玉電203号の走行性能改善(3)

2026年7月9日 12:25 PM | 投稿者名：　treasure

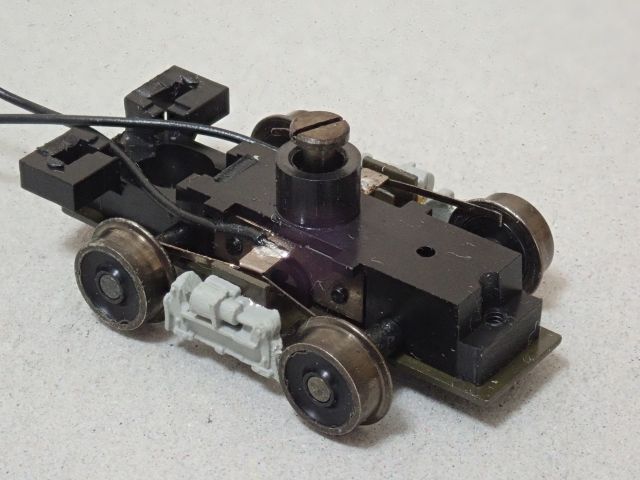

付随台車にも集電ブラシを取り付け、集電性能向上を図ります。

キットに付属していた集電ブラシを完成品の付随台車フレームに取り付けました。キットの動力台車フレームと、今回ブラシを取り付ける完成品の付随台車フレームは同型でしたので、問題なく取り付けることができました。今後の保守を考えて車輪径を測ってみると直径6 mmでした。実物が直径510 mmですから、ほぼスケール寸法ですが、万が一のとき代替となる既製品を探すことは難しそうです。

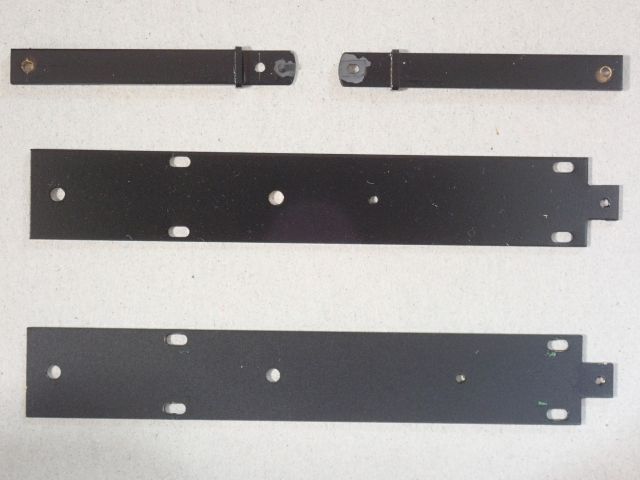

これで細々としたパーツは揃いましたので、全体の取り纏めにかかります。先ず考えねばならないことは、前期型(キット)と後期型(完成品)では中間台車の復元装置の違いから、床板に開けられたネジ孔の位置が異なっていることです。具体的には、前期型(キット)の復元装置取付孔は後期型(完成品)と比べて16 mm運転台側にあります。どちらを使うか考えた結果、1)いまさら車体連結金具を作り直すのは面倒臭い、2)キットの床板を使用するには塗装が必要だが、どうせ車体連結金具は塗装する必要があるのだから、一緒にやってしまえば手間もそう増えない、3)取付孔と連結側車端との距離は長いほうが、つまりキットの床板のほうが固定強度、精度的には有利、ということで、前期型(キット)の床板を使用することにしました。写真は上から塗装を済ませた車体連結金具と前期型(キット)床板、それと使用しない後期型(完成品)床板です。車体連結金具の向き合っている側の色が灰色がかっているのは、摺動部に摩擦軽減のためネオリューブ(後継品)を塗布したためです。

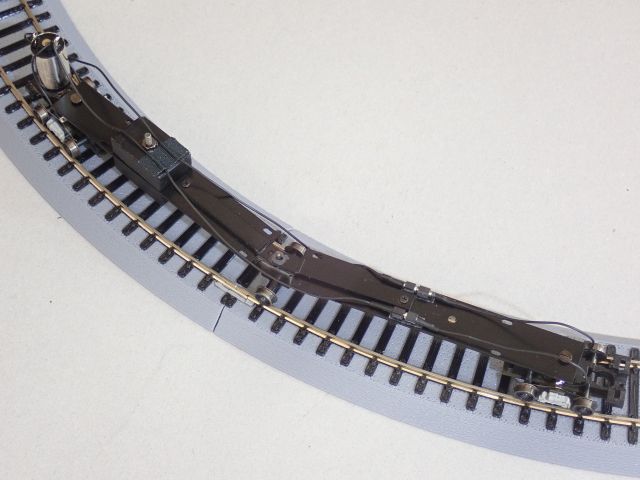

ということで下回りを組み立てて配線し、半径250 mmの曲線上に載せてみた状況です。配線は途中にピンヘッダー/ソケットを挿入し、2車体分離時の便宜を計りました。給電側となる台車側をピン、受電側となるモーター側をソケットにするのが常道ですが、今回はモーター側もそれ自身で集電していますので、そうしたところで短絡事故は防げません。ということで、左右でヘッダーとソケットの向きを入れ替え、誤接続を防止するだけに留めました。
