BStB Ce2／2のDCC化(その2終)

2026年7月30日 6:17 PM | 投稿者名：　treasure

NMRAの8ピンソケットを取り付けてみた結果、余りのソケットの大きさに「没」となってしまったBStB Ce2／2ですが、そこでも述べた様に、薄型のKATO製EM13を用いてDCC化してみました。

EM13にはリード線がなく、DCCフレンドリー対応車輛の、プリント基板とバネの間に挿入することによってレール～モーター間の配線に割り込ませる様設計されています。非対応車輛に対しては、リード線をEM13に直接ハンダ付けして配線する方法がありますが、今回は、テスト用アダプターで用いた方法でリード線を引き出すことにします。

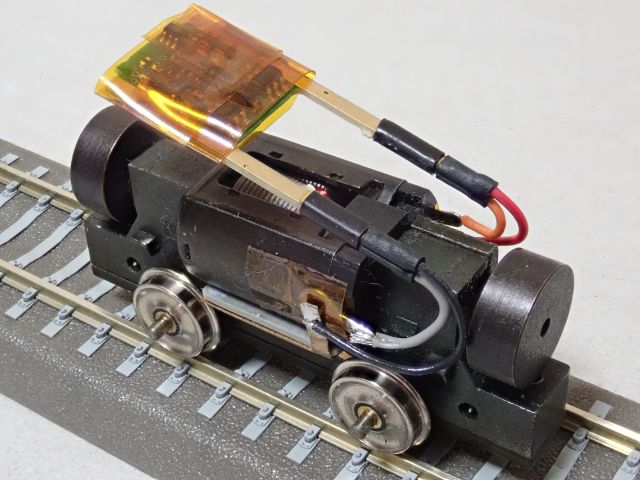

テスト用アダプターと同じく、先端に真鍮帯材をハンダ付けしたリード線を4本作り、それをEM13の腕に熱収縮チューブを使って固定します。チューブは2.0 mm径のもので丁度良い様です。その後、デコーダー全周をカプトンテープで巻いてショート防止としました。カプトンテープの利用は、「ロクハン」のDCCデコーダー取り付け方法の動画に倣いました。集電ブラシとモーター端子間の絶縁も、当初試行した熱収縮チューブではなく、カプトンテープを使うことにしました。

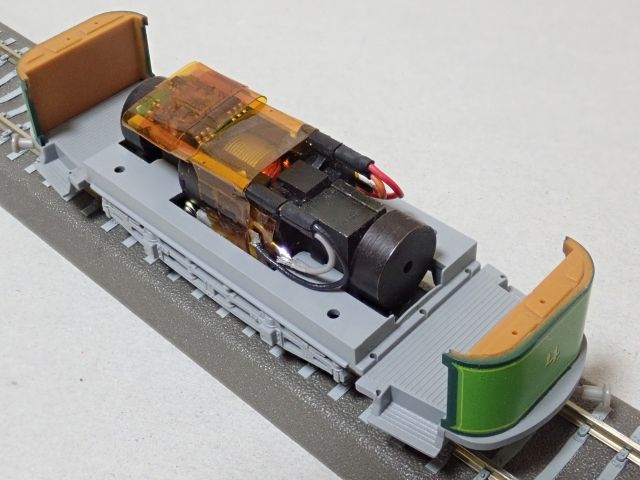

台車・床板に嵌めた状況です。スペースがぎりぎりで「知恵の輪」状態でしたが何とか嵌めることが出来ました。その後、デコーダーが車内で動くのも何ですので、カプトンテープで押さえておきました。
