EM13テスト用アダプター
2025年6月4日 6:10 PM | 投稿者名： treasure
安価かつ小型な動力車用デコーダーとして利用しようと考えているKATO製EM13デコーダーを、リード線のハンダ付け等の加工を施す前にテストするアダプターを作ってみました。

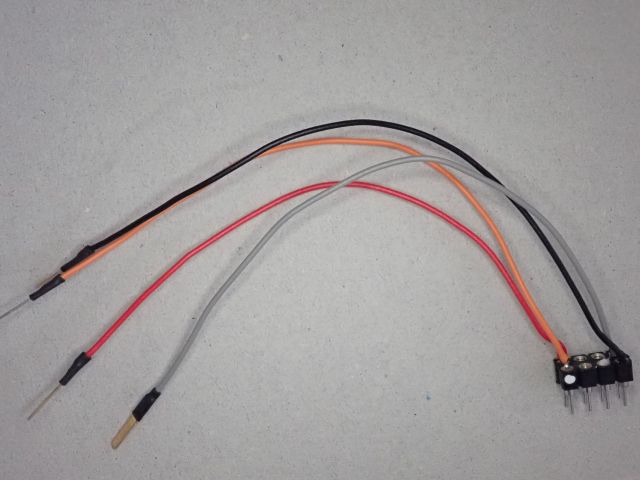

弊社で使用しているLoy’s Toys製デコーダーテスターには、最も古典的なNMRA Medium Interfaceソケットが備わっていますので、適合プラグの1、4、5、8番ピンからNMRAのカラーコードに従ったAWG30程度のリード線を引き出し、先端に1.5×0.3 mm程度の真鍮帯材を12 mm位に切り出した接点をハンダ付けしておきます。ハンダ付け箇所は小径の熱収縮テープで保護しておきます。慣例に従い、1番ピンには白色塗料でマーキングを施してあります。

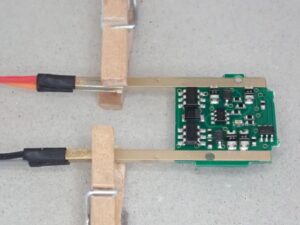

そしてこの様に、EM13デコーダーから伸びている「脚」を上下から、赤/橙、黒/灰のコードで挟むことで接続します。帯板とデコーダー基板はその上下から、木製クリップで挟んで固定します。この状態でDCCプラグをDCCソケットに差し込めば、テストすることができます。

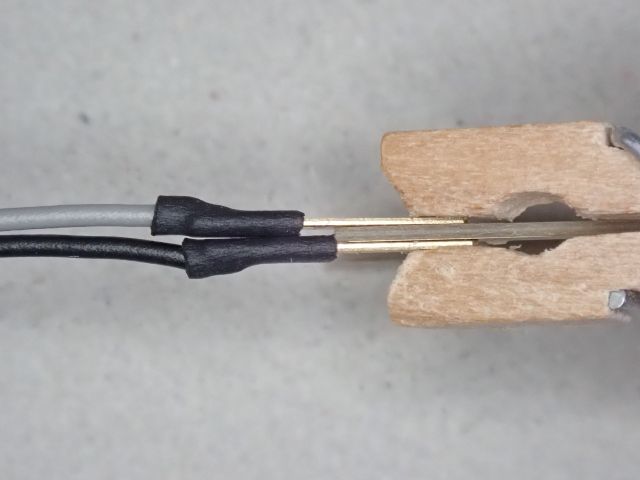

挟んだ部分を基板断面方向からみた様子です。上下の端子は、基板と熱収縮テープの厚みで絶縁されています。
この状態で端子をシリコンチューブ等で固定できれば、EM13を無加工でDCCフレンドリーではない車輛に搭載できるかもしれません。
