Pacific Electric 100 Series Local Car (7)
2025年6月11日 6:42 AM | 投稿者名： treasure
前述の通り、デコーダーはDH165IPをドア部に垂直に立てることにしました。この方針に従って、ソケット付きの固定アダプターを作ります。

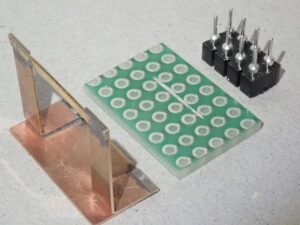

固定アダプターは0.3 mm厚の真鍮板を切り出して折り曲げ、ハンダで組んだフレームに、2列ピンソケットをハンダ付けしたユニバーサル基板を接着して作ります。基板の中央付近に傷が入っているのは、上下のランドも配線に利用できる様に、ユニバーサル基板にブレッドボード配線パターンタイプを利用したためです。縦1列5つのランドは電気的に連結されていますが、この4列に限り、傷を境に2つと3つに分割されています。
L字型に折り曲げた脚は、方眼紙上で適当な真鍮帯板を使って正しい幅、角度(直角)に「ロ」の字に仮組した後、折り曲げ機で2脚を一気に曲げました。写真では製作途中の寸法角度保持のため、仮組用の真鍮帯板の片方が残っています。もう片方は、脚を底板にハンダ付けする際に取り外しました。

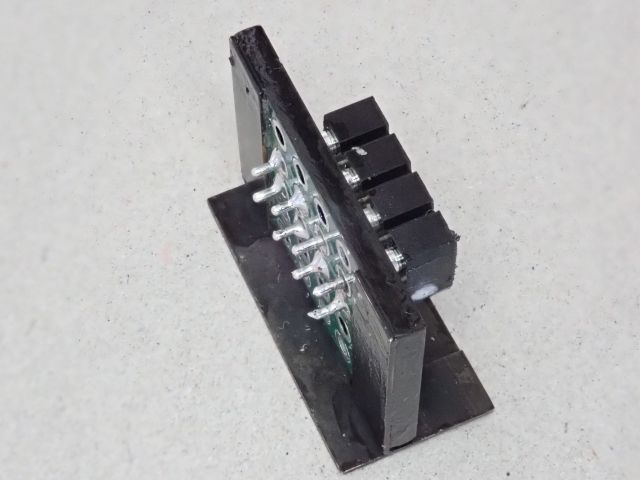

ユニバーサル基板を接着した後、目立たなくなる様に黒く塗装しました。さてフレームを黒染めした後で基板をエポキシ系接着剤で接着したのですが、黒染めした真鍮版に接する面のみ硬化しないというトラブルに見舞われました。基板に接する面は硬化しましたので、接着剤の不良や混合不足ということも考えにくく思います。
ということで、硬化不良の接着剤を除去し、フレーム接着面の黒染めをキサゲ刷毛で剥がし、再度接着しました。そうすると今度は十分な強度で接着することができました。ということは、やはり「黒染め処理」が何らかの悪さをしていた可能性があります。これはちょっと、研究する必要がありそうです。

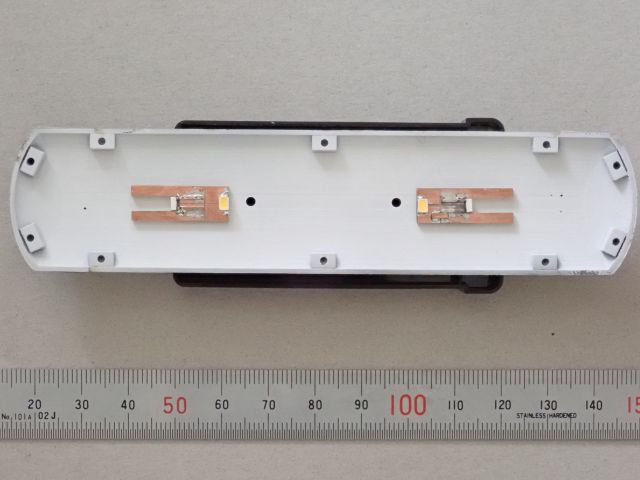

電装品の配置がほぼ固まってきましたので、テールライト／ルームライト用基板の配置を検討しました。この基板はポール軸受を避ける必要がありますが、この写真の様に40 mm程離せば良さそうです。ポールフック下部とテールライト用の光学繊維も互いに支障することはなさそうです。
