BStB Ce2／2のDCC化(その1)
2025年7月7日 6:58 PM | 投稿者名： treasure
16.5 mmゲージから12 mmゲージに改軌したBStB Ce2／2ですが、DCC化するために色々考えを巡らせています。御陰で3年近く工作が停滞してしまいました。

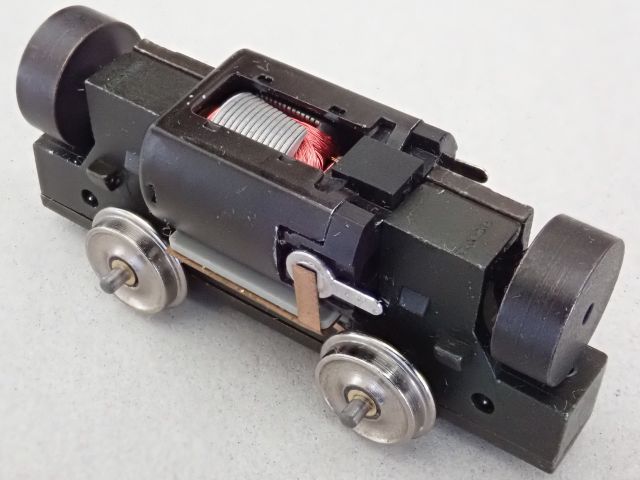

この動力装置は電線を使うことなく、集電ブラシの一部を伸ばし、モーター端子に接触させることで通電を行っています。大量生産品には良くある方法ですが、これにDCC関係の配線を割り込ませようとしますと、ちょっと知恵を絞る必要が出てきます。
まず問題になるのが、DCCデコーダーからのコードをモーターに結線する方法です。先ず考えられるのが、ブラシハウジングにコードを直接ハンダ付けする方法です。しかし、ブラシハウジング周辺はプラ材の射出成型品でして、うっかりハンダ付けしようものなら、ブラシハウジング周辺のプラ材は熱変形し、その上ハウジング内部にハンダが流れ込みでもしたら、モーターは修復不能になるでしょう。
ということで、圧入されているブラシハウジングを一旦外し、外側にラグ板をハンダ付けして再組立することにしました。ラグ板はIMON製の「穴径φ２ 大」という製品を使いました。これでも穴はちょっと小さかったのですが、丸ヤスリで少々拡げますと、ブラシハウジング端面の凸部に丁度嵌めることが出来ました。

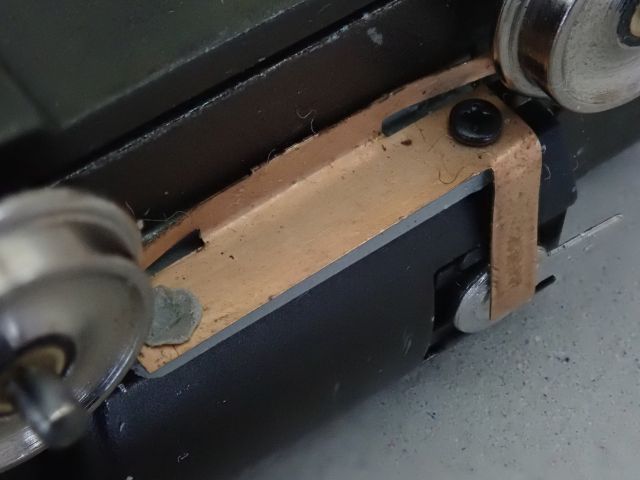

で、これも量産品では良く用いられる方法なのですが、エッチング抜きと曲げ加工で作られたブラシは、プラ製スペーサー凸部に嵌められ、焼き止めで固定されています。問題は焼き止めが強過ぎ、固定が一箇所外れてしまったことでした。小径の樹脂ネジ等を調べたのですが中々適当なものがなく、「どうしたものか…」と苦悩する毎日でしたが、ふと、「ベースとなるスペーサーがプラ製(＝絶縁材)なんだから、鉄ネジで充分じゃん」ということに気付き、折れ残りのスペーサー凸部中心に0.75 mmφの穴を開け、M1タップを立てて2 mm長の頭小ビスで固定することによって修復することが出来ました。左下が製品の焼き止め固定、右上がM1ネジで固定した状況です。しかし、ベースが絶縁材であることを忘却していたとは… 加齢で頭が固くなっているのかもしれません。

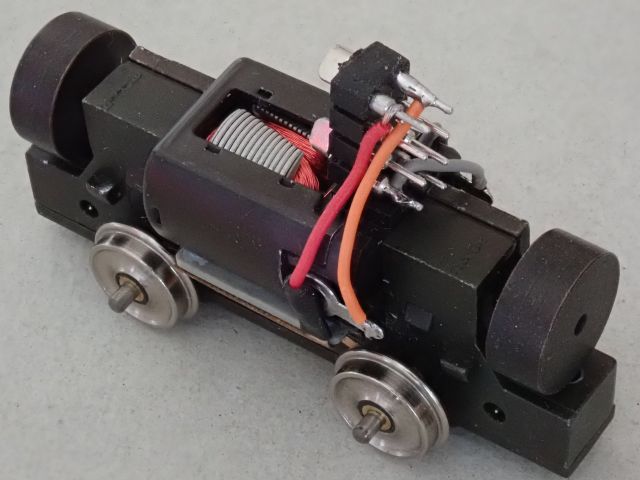

ということで、NMRAの8ピンソケットを取り付けてみました。集電ブラシとモーター端子の接触をどうやって絶つかを、テープを巻くとか色々考えたのですが、「ブラシにDCCデコーダーへの配線をハンダ付けして、ショート防止の熱収縮チューブを被せれば、それで絶縁できるのでは…」ということで、写真の様にやってみました。一応、アナログ制御での試運転に備え、KATOのハノーバーから外したショートピンを挿してあります。ショートピンは、1-7-8ピン間と、3-4-5ピン間を結んでいます。
これらの作業中に、ブラシの焼き止め固定部が2つ外れてしまいました。こうなると4箇所中3箇所が外れたことになり、もはや信頼性皆無ですので、未だ無事な1箇所を含めた残り3箇所もM1ネジ固定に変更しました。プラ完成品のDCC化は、この様な手戻り補修作業が頻発して、どうしても捗りません。
まぁここまで終了させてボディを被せてみたのですが、小さな車内にNMRA8ピンソケットがちょっと無視できない存在感を発揮しています。うーん、色々なデコーダーのテストベッドにしようと考えてNMRA8ピンソケットを付けたのですが、ちょっと頂けません。デコーダーは薄いものを直接結線することにしましょう。
