ラケット型リバースループの修繕
2025年8月25日 6:42 PM | 投稿者名： treasure
クラブ運転会と関東合運に備えて、ラケット型リバースループを修繕しました。
q型リバースループでは、線路交差部にDual Frog Juicerを仕込み、フログ部分の極性切替とリバースループ内の極性切替を行っていますが、ラケット型リバースループでは線路は交差していませんので、カーブ途中に極性切替回路を仕込んでありました。ところがこの回路、使用しているうちにうまく動作しなくなり、給電フィーダーにDual Frog Juicerを挿入して運用する状況でした。これではDual Frog Juicerを都度挿入せねばならず、運用上不便ですので、修繕することにします。

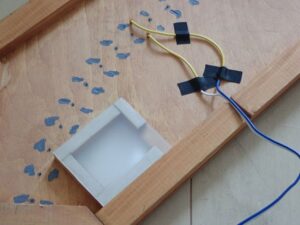

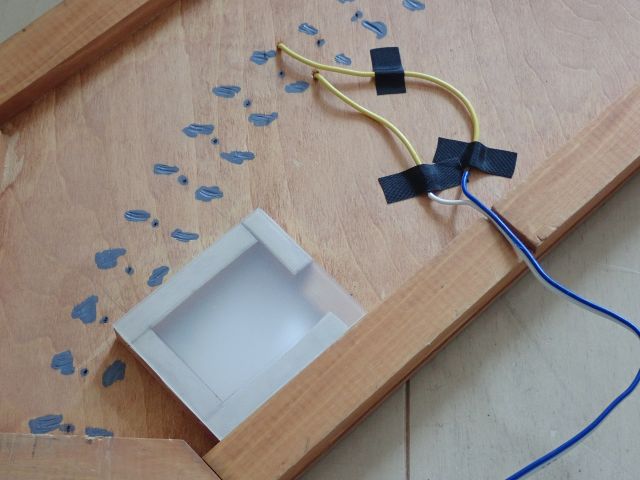

組み込んであったMRC製のAuto Reverse Moduleを撤去して直結運用中の現状です。運転会の席上における応急処置のまま、コードを結んでテープで押さえただけでして、感心せざる状況です。

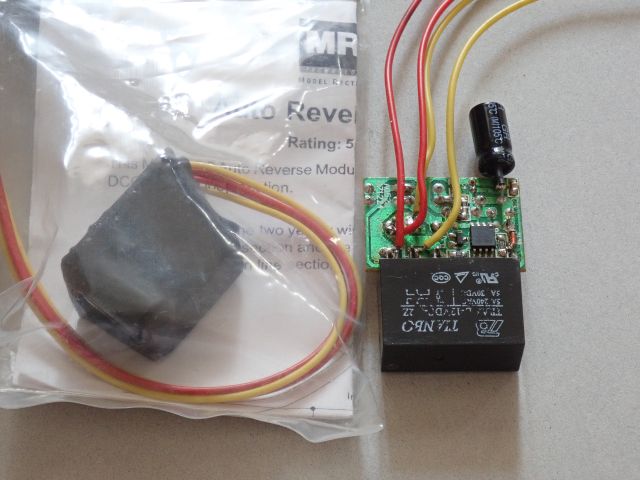

左が製品のままのMRC製のAuto Reverse Module、右がそれを厚さ10 mmのホイホイボード下に収まるように改造したものです。改造の内容は、縦置きされているリレーを横置きに接続し直し、厚さ方向で支障するキャパシタ2つも同様に横置きに接続し直す、というものです。
この製品、単独のリバース区間自動切替装置としては最初の量産製品だったと記憶しています。これ以前はそれ用に設定したブースターを使用するか、入口と出口に検出区間を設けて、その結果をリレーで処理して切り替えるLoy’s Toys製ARSC(Auto Reverse Section Controller)しかなかったかと思います。
ラケット型リバースループに組み込む以前に、同様の改造を施した先代製品(同品番ですが、部品の配置が異なっていました)を標準ホイホイの左亘線フログの切替に使用しており、こちらはかなり長期間運用しておりますが、トラブルなく動作し続けています。
今回使用したのは、製作を中断した標準ホイホイ右亘線に使用するために、ラケット型リバースループ用のものと同時に改造したもので、同一バージョンからの同手法での改造であったため、従来の設置スペースにぴったり収まってくれました。

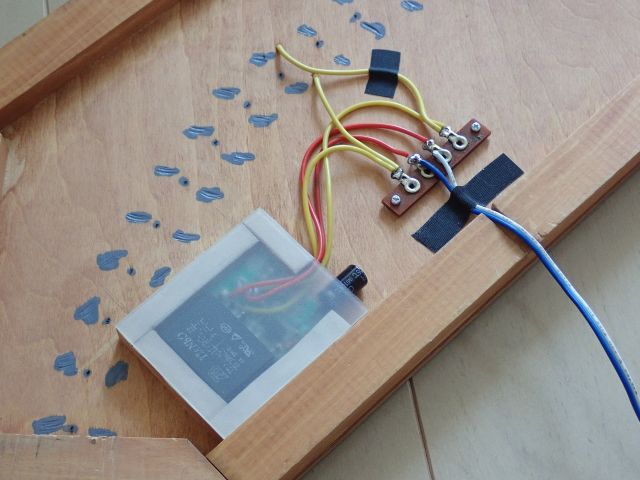

前回は切替回路基板そのものをコードの中継基板としても使用するという怠慢ぶりを発揮していましたが、これが基板への不要な加熱に繋がり、動作不調へと繋がったのではないかという反省から、今回はちゃんと中継ラグ板を介して配線しました。といっても節約を社是とする弊社ですから、縦型12極の廃品を二分し、1列平型4極に改造して使用しています。
今回の基板も勿論、設置する前に正常に動作するかの確認を実施しています。出力13.8V 1.35AのACアダプタを接続したNCE製Power Cabでは異常なく動作したのですが、出力15V 0.8AのACアダプタを接続したDesktop Station製DSairLiteではうまく動作しませんでした。DSairLiteの保護回路が敏感過ぎるのか、AD520が0.8A程度では短絡と認識しないのか… まぁ能力的にも、DSairLiteを運転会のメインに使用するのは控えたほうがいいのでしょうねぇ… それと同時に、Tam Valley DepotのFrog Juicerシリーズではどうなのか？ ちょっと興味が湧いてきました。
