Pacific Electric 100 Series Local Car (8)

2025年8月14日 8:14 PM | 投稿者名：　treasure

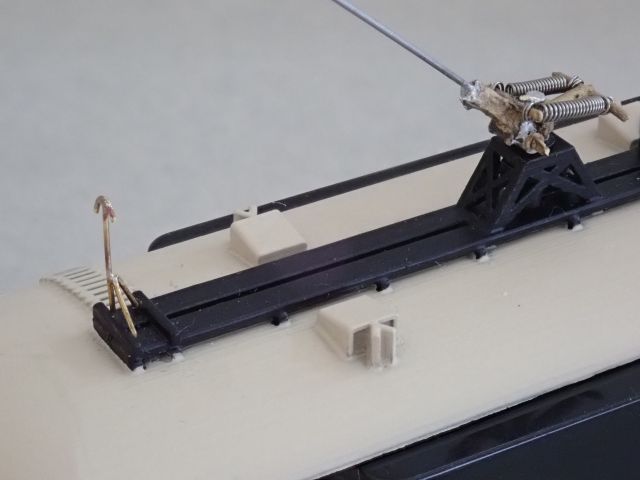

電装品に引き続き、トロリーカーの肝となる、ポールとポールフックの製作です。

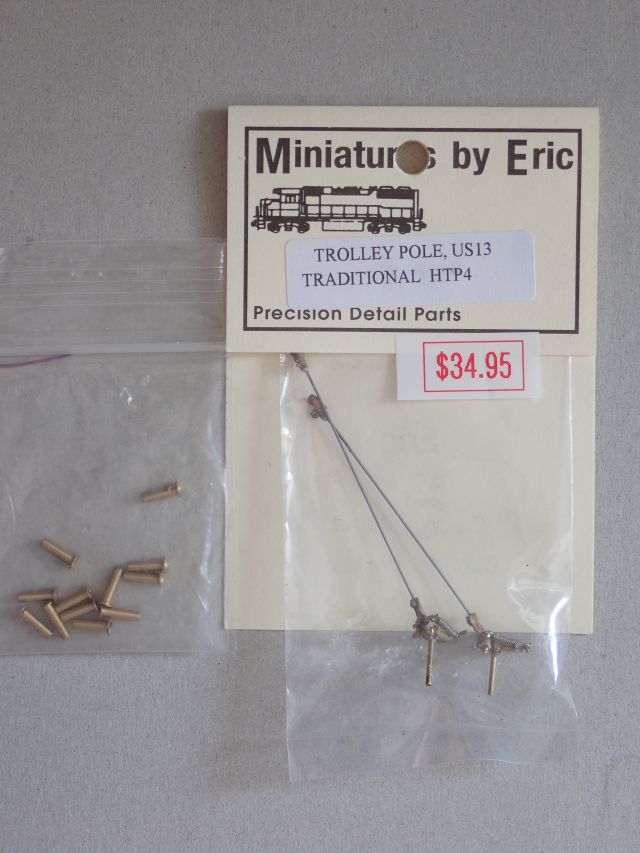

使用ポールはMiniatures by Eric製のUS13、HTP4を使うことにします。製作者のEric Courtney氏が2024年5月に亡くなられたということなので、今後の入手は市中在庫のみということになります。入手品は写真の通り、先端がトロリーホィールになっていますので、購入しておいたトロリーシューに交換して実車と揃えました。

トロリーピボットは、在庫していた米国の標準品を使用します。Double Truck Birneyでは、国産の外径2.0 mm、内径1.5 mmのシャフトブッシュに、外径1.5 mm、内径1.0 mmのパイプを挿入して使いましたが、このモデルでは屋根に空いた孔径がちょっと小さく、米国標準品でないと挿入できません。部品が在庫していて幸いでした。

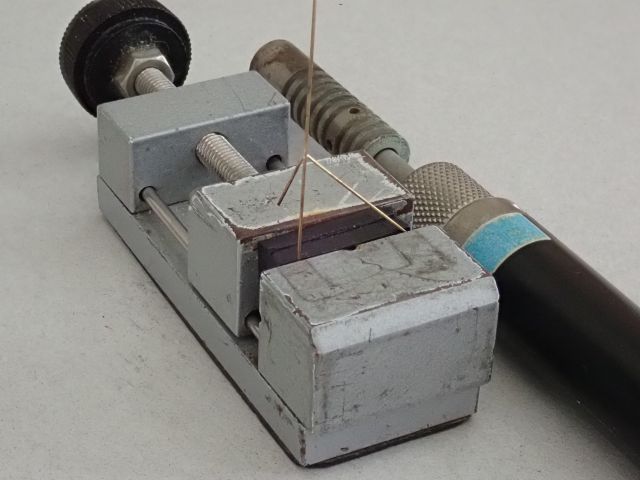

ポールフックの製作です。「へ」の字に曲げた真鍮線を斜め支柱として、垂直に支持した主柱に沿わせ、接触点を銀ロウ付けしました。その後、主柱高さや支柱長さを現物合わせで切断し、主柱上部に真鍮線をもう一本水平に銀ロウ付けしてポール引掛部を作りました。使用した銀ロウは、新富士バーナーの粉末銀ロウです。材料は全て0.4 mm径の真鍮線ですので、銀ロウ付けしないと強度が保たないと思います。高温で付けますのである意味(ちゃんと固定すれば、の意味)、ハンダ付けよりも容易かと思います。また、短い材料を付ける場合には長いまま付けた後に短く切り詰める様にすれば、楽にロウ付けできます。
